截止閥的常規知識技術（圖）

發布日期：[2019-04-21]    點擊率：

什么是截止閥？什么時候用它代替閘閥和球閥？在本文中，我們將說明此類閥門的范圍（總之，用于調節流量），與其他類型閥門的差異，替代設計和規格（鑄鋼和API的BS 1873） 602 / BS 5352用于鍛鋼類型）。

表中的內容

  • 1 GLOBE VALVE用途

  • 2 GLOBE VALVE TYPES

    • 2.1 GLOBE VALVE VS BALL VALVE

    • 2.2全球氣門與閘門閥門

  • 3 GLOBE VALVE DIAGRAM

  • 4全球閥門尺寸

    • 4.1 CLASS 150

    • 4.2 CLASS 300

    • 4.3 CLASS 600

    • 4.4 CLASS 900

    • 4.5 GLOBE VALVE DIMENSION CLASS 1500

    • 4.6 GLOBE VALVE DIMENSION CLASS 2500

截止閥用途

截止閥用于  調節流體流量  和關閉流體（即使對于關閉操作，球閥和閘閥也應始終是首選）。截止閥是雙向閥，與止回閥不同，這意味著流體可以在閥內流動。

圖像說明了閥門的工作原理及其主要組成部分：基本上，流量通過可從座椅上提升（手動或通過執行器）的圓盤進行管理，從而調節允許流量的體積。



流體流過截止閥，壓力下降



用于石化行業管道應用的截止閥的關鍵規格是：

  • BS 1873：鑄鋼閥門

  • API 603：不銹鋼閥門

  • API 602 / BS 5352：鍛鋼閥門

  • API 598和BS EN 12266-1：閥門測試

  • ASME B16.10：閥門的面對面尺寸

  • ASME B16.5和ASME B16.47：法蘭連接

  • ASME B16.25：對接焊接連接設計

  • ASME B16.34：材料等級的壓力和溫度額定值

截止閥的優勢和劣勢優勢是：

  • 良好的節流和關閉功能

  • 易于維護和重新鋪設座椅

  • 如果光盤未安裝在閥桿上，可用作止回閥

主要缺點是：

  • 閥門在管道系統中產生壓降（與閘閥不同）：這是因為閥門內部的流體流動不是線性的，閥門有一個“S形”通道（見下圖） ）

  • 關閉需要比閘閥更大的扭矩

截止閥缺點：壓力下降

GLOBE VALVE TYPES

考慮到車身的形狀，閥門有三種主要類型：

  • 筆直或“T”型

  • 角度或“90度”

  • Y型或“Y形截止閥”



截止閥設計



P＆ID圖中的截止閥符號如下：  截止閥符號



截止閥 和 球閥

截止閥和球閥之間的關鍵區別在于球閥主要用于關閉操作，而球閥主要用于節流流體。這兩個閥門分別是關閉（球閥）和調節（截止閥）應用的行業標準。

由于管道系統中產生的壓力下降，球閥不適合關閉操作（全孔球閥不存在這個問題）。

即使在連續開關操作的情況下，球閥也具有較長的使用壽命; 在這種類型的服務中，截止閥會很容易變質。

截止閥 和 閘閥

這兩個閥門的主要區別是：


流體關閉是閘閥的主要目標，而流量節流是截止閥的主要目標


閘閥的流體調節能力差，沒有


閘閥不會在管道中產生壓降，截止閥也是如此


截止閥比閘閥打開得更快


結束這個主題：使用球閥（或閘閥）進行關閉操作; 使用截止閥進行調節。不要認為這些閥門是可互換的。

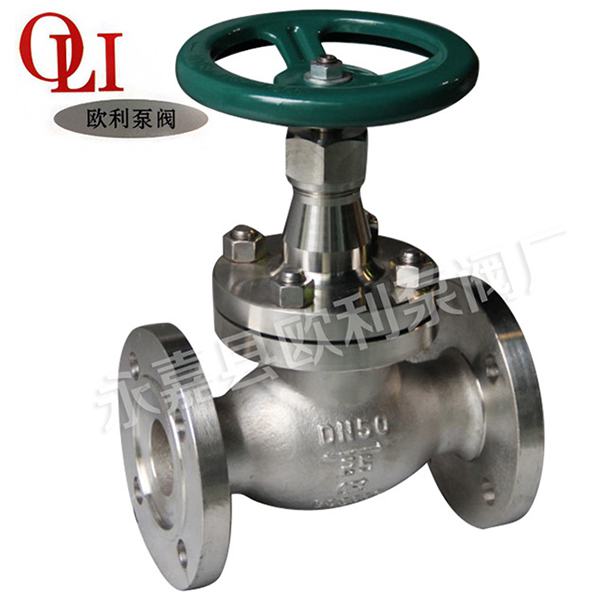

截止閥

圖中顯示了截止閥的總裝配圖：



截止閥圖紙



盡管如此，仍存在大量變體，具體取決于以下因素：

  • 車身材料：鑄造（BS 1873）和鍛造（API 602 / BS 5352）

  • 閥蓋設計：標準或壓力密封型（適用于高壓應用）

  • 閥蓋與閥體連接：螺栓連接或焊接

  • 閥端連接類型：法蘭（如圖所示），對焊，承插焊/螺紋（鍛造體）

  • 光盤類型

  • 莖類型（上升/非上升）

  • 密封類型：圓錐形或扁平形

  • 規格：BS，API，EN

  • 驅動類型：手動，帶變速箱，帶執行器



截止閥 DIMENSIONS

表格顯示了BS 1873閥門的尺寸和重量，螺栓閥蓋類型。

截止閥尺寸

CLASS 150

尺寸以英寸（毫米）為單位

尺寸L / L1H（開放）w ^
2“8（203）13-3 / 8（340）8-7 / 8（225）
2-1 / 2“8-1 / 2（216）14-1 / 2（368）8-7 / 8（225）
3“9-1 / 2（241）16-1 / 2（419）11-7 / 8（302）
4“11-1 / 2（292）17-3 / 8（441）12-3 / 4（325）
5“14（356）24（610）12-3 / 4（325）
6“16（406）24（610）17-3 / 4（451）
8“19-1 / 2（495）26-3 / 4（679）21-5 / 8（549）
10“24-1 / 2（622）30（762）30（762）
12“27-1 / 2（699）33-7 / 8（860）30（762）
14“31（787）56（1422）31-1 / 2（800）
16“36（914）64（1626）35-1 / 2（902）
推薦用于10“及以上尺寸的齒輪操作員

CLASS 300

尺寸以英寸（毫米）為單位

尺寸L / L1H（開放）w ^
2“10-1 / 2（267）13-3 / 8（340）9（229）
2-1 / 2“11-1 / 2（292）15-3 / 8（390）9（229）
3“12-1 / 2（318）16-1 / 2（419）13（330）
4“14（356）19-3 / 8（492）14（356）
5“15-3 / 4（400）21-1 / 2（546）15-3 / 4（400）
6“17-1 / 2（445）24-3 / 8（619）17-3 / 4（451）
8“22（559）31-1 / 4（794）22（559）
10“24-1 / 2（622）45（1143）34（864）
12“28（711）49（1245）34（864）
推薦用于8英寸及以上尺寸的齒輪操作員

CLASS 600

尺寸以英寸（毫米）為單位

尺寸L / L1H（開放）w ^
2“11-1 / 2（292）15-1 / 2（394）9-1 / 2（241）
2-1 / 2“13（330）17（432）11（279）
3“14（356）19（483）13（330）
4“17（432）21（533）14（356）
5“20（508）25（635）15-3 / 4（400）
6“22（559）26-7 / 8（683）18（457）
8“26（660）35（889）20（508）
10“31（787）49（1245）24（610）
12“33（838）58（1473）30（762）
推薦用于8英寸及以上尺寸的齒輪操作員

CLASS 900

尺寸以英寸（毫米）為單位

尺寸L / L1H（開放）w ^
2“14-1 / 2（368）20-1 / 2（521）12（305）
3“15（381）22-3 / 4（578）14（356）
4“18（457）26-1 / 2（673）21-1 / 2（546）
6“24（610）36（914）20（508）
8“29（737）37（940）24（610）
推薦用于6英寸及以上尺寸的齒輪操作員

GLOBE VALVE DIMENSION CLASS 1500

尺寸以英寸（毫米）為單位

尺寸L / L1H（開放）w ^
2“14-1 / 2（368）24（610）14（356）
3“18-1 / 2（470）26（660）16（406）
4“21-1 / 2（546）28（711）18（457）
6“27-3 / 4（705）37-1 / 2（952）24（610）
8“32-3 / 4（832）45（1143）24（610）
推薦用于6英寸及以上尺寸的齒輪操作員

GLOBE VALVE DIMENSION CLASS 2500

尺寸以英寸（毫米）為單位

尺寸L / L1H（開放）w ^
2“17-3 / 4（451）25-1 / 2（648）16（406）
3“22-3 / 4（578）32-1 / 2（825）20（508）
4“26-1 / 2（673）47（1194）24（610）
6“36（914）70-1 / 2（1790）28（711）
8“40-1 / 4（1022）//
推薦用于6英寸及以上尺寸的齒輪操作員


此文章由全立閥門（技術部）編輯與發布
